Teleskopický kloubový nakladač Schäffer 4670 T-3

Technická data - Schäffer 4670 T-3

Motor

• dieselový motor Kubota V2403-CR-T, 4 válce, Tier V, DOC+DPF, výkon 48,6 kW/66 k

Pojezd

• hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode
• vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
• systém regulace pojezdu HTF (High Traction Force)
• elektronické řízení pohonu SPT (Schäffer Power Transmission)
• originální nápravy Schäffer HD s vysokou účinností - široká verze
• samosvorné uzávěrky diferenciálů na obou nápravách
• pneumatiky 15.0/55-17 AS +45 (šířka stroje 1510 / 1690 mm)
• bezúdržbový centrální kyvný kloub
• bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací

Hydraulika

• připojení 3. hydraulické funkce 2 rychlospojky - mechanicky ovládané, el. odtlakování rychlospojek
• zubové čerpadlo s dodávkou oleje 60 l/min, pracovní tlak 200 bar
• plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
• kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru
• hydraulický válec naklápění nářadí integrován v teleskopickém rameni

Místo obsluhy

• ochranná stříška/kabina schválena ROPS/FOPS, boční rámy otvírané nahoru
• komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně, nastavitelné dle hmotnosti, nastavitelná opěrka zad, pravá loketní opěrka
• joystick s přepínačem směru jízdy, aktivní bezpečnostní systém DIN 474-3
• pracovní světla verze se stříškou: 1x LED přední na rameni
• pracovní světla verze s kabinou: LED 2x přední, 1x zadní
• stavitelný sloupek řízení, počítadlo Mth, ukazatel paliva, palivoměr, teploměr

Výkonnost

• Síla hydrauliky: 2 400 kg
• Zatížení při sklápění s paletizačními vidlemi, rovný stroj: 2 110 kg

Ostatní

• rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
• zadní závaží - koncová deska + vyprošťovací závěs, zadní závaží pod motor 170 kg
• odpojovač baterie, široký zadní podvozek, čidlo přítomnosti obsluhy

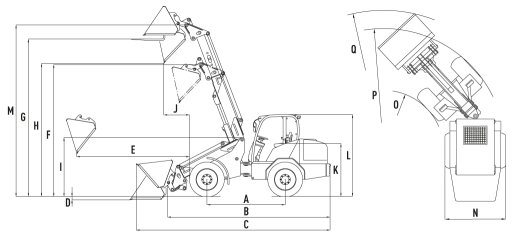

Rozměry:

(A) Rozvor kol: 2 000 mm
(B) Délka podvozku: 4 200 mm
(C) Celková délka se standardní lopatou: 4 930 mm
(D) Hloubka kopání: 250 mm
(E) Dosah: 2 150 mm
(F) Otočný bod, teleskopické rameno zasunuté: 3 400 mm
(G) Nakládací výška s paletovou vidlicí: 4 080 mm
(H) Maximální výsypná výška: 3 480 mm
(I) Výška přední části: 1 620 mm
(J) Dosah výsypu před stroj při maximálním zdvihu a úhlu vyklopení: 1 010 mm
(K) Výška sedadla: 1 300 mm
(L) Výška ochranné střechy: 2 270 mm
(L) Výška kabiny: 2 270 mm
(M) Maximální výška čepu lopaty / volitelně: 4 300 mm
(N) Celková šířka / možnost: 1 510 (1 690 při vytočení kol) / 1 420 - 1 730 mm
(O) Vnitřní poloměr otáčení: 1 425 mm
(P) Vnější poloměr otáčení: 2 845 mm
(Q) Vnější poloměr otáčení se standardní lopatou: 3 425 mm
